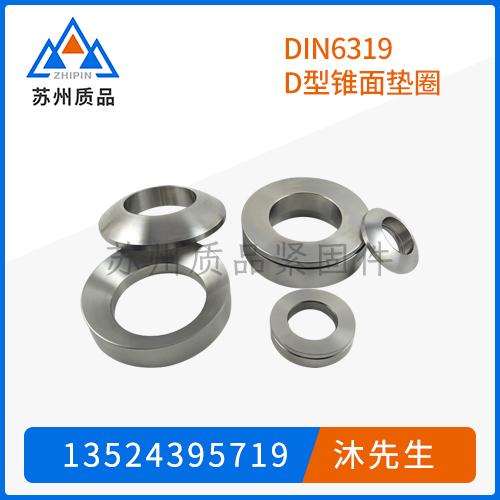

DIN6319 D型锥面垫圈

对应标准：DIN (D)6319-2001 D型锥面垫圈

产品说明

材质：Q235、45#、合金钢40Cr、42CrMo、不锈钢304、316；等级：淬火40-48HRC、渗碳55-65HRC、A2-70、A4-70，表面处理：镀锌、发黑、洗光、达克罗、热镀锌、粉末渗锌；也可根据客户要求调整硬度；规格范围：￠8-￠64；常年现货供应，表面光洁度美观、可接受磁粉探伤检测。

对应标准数据参考
DIN (D)6319-2001 D型锥面垫圈 Spherical Washers, Conical Seats - Type D
	尺寸单位: 毫米(mm)

适用螺纹

M10

M12

M14

M16

d	最小值=公称 (H13)
	最大值
d_c
d₁
h
百件重(钢制)≈kg

7.1	9.6	12	14.2	16.5	19
7.32	9.82	12.27	14.47	16.77	19.33
12	17	21	24	28	30
11	14.5	18.5	20	24.8	26
2.8	3.5	4.2	5	5.6	6.2
0.14	0.38	0.65	1.06	1.8	1.87

适用螺纹

M20

M24

M30

M36

M42

M48

d	最小值=公称 (H13)
	最大值
d_c
d₁
h
百件重(钢制)≈kg

23.2	28	35	42	49	56
23.53	28.33	35.39	42.39	49.39	56.46
36	44	56	68	78	92
31	37	49	60	70	82
7.5	9.5	12	15	18	22
3.2	6.3	13.3	23.6	36.5	64.1

①,材料：
非合金钢，制造商选择等级；硬度：550+100 HV10
